Климатические испытательные камеры серии СБ (Тепло-холод) предназначены для испытаний бетонных образцов на морозостойкость третьим ускоренным методом.
Камера позволяет испытывать 6 стандартных (1дм3) кубиков бетона.
Основные характеристики
- Рабочий объем 80 литров
- Размеры рабочей камеры, мм (ШхВхГ) 450х450х400,
- Габариты прибора, мм (ШхВхГ) 1000х1180х900,
- Размеры смотрового окна, мм 300х300.
- Масса 250 кг.
- Потребляемая мощность не более 4 кВт.
УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ | |
Минимальная стабилизируемая температура, °С | -55 |
Максимальная стабилизируемая температура, °С | 50 |
Время разогрева до максимальной температуры не более, мин | 45 |
Время охлаждения до минимальной температуры не более, мин | 60 |
Точность поддержания температуры в контрольной точке в установившемся режиме не хуже, °С | ± 2,0 |
Неравномерность температуры по объему в установившемся тепловом режиме не хуже, °С | 3,0 |
Дискретность индикации температуры, °С | 0,1 |
Дискретность установки рабочей температуры, °С | 0,1 |
ОБЩИЕ СВЕДЕНИЯ | |
Режим работы | долговременный |
Тип холодильной машины | двухкаскадная |
Хладагент первого каскада | R404а |
Хладагент второго каскада | R 23 |
Охлаждение холодильной машины | Воздушное |
Тип датчика температуры (погружной) | ДТС 064 – РТ 100, В3, 100/0,5 |
Максимальное количество шагов программы, шт. | 12 |
Количество типовых программ | 1 |
Максимальное количество циклов, шт. | 9999 |
Нагрузка на полку не более, кг | 50 |
Полка, шт. | 1 |
Тип контроллера (с выходом на компьютер) | МС-8.3 |
Внешний корпус из стальных листов, окрашенных с двух сторон порошковой краской. | Корпус – RAL 9016 (белый) Дверь – RAL 6035 (зеленый) |
Потребляемая мощность не более, кВт | 4 |
Электропитание | 380±20 В, трехфазное, 50±0,5 Гц |
Состав и материалы
Испытательная камера смонтирована на каркасе, обеспечивающем заданную жесткость конструкции. Каркас выполнен из профильной трубы. Для снижения теплообмена с окружающей средой на всех стенках камеры укреплен слой теплоизоляции. Внутренние стенки испытательной камеры выполнены из зеркальной нержавеющей стали. Доступ в испытательную камеру обеспечивается через дверь. Герметичность закрытой двери достигается за счет использования дверного уплотнителя и ручки с зажимом. В двери имеется окно со стеклопакетом для визуального наблюдения за испытательным процессом. Окно камеры изготовлено из закаленного стеклопакета.
Листы внешнего декоративного корпуса, скрепляет отделочный уголок. Внешние листы и уголок окрашены порошковой краской. В составе камеры присутствует холодильный агрегат.
Эксплуатация

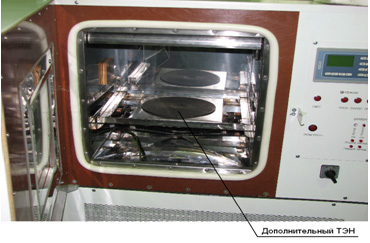

Испытательная камера поставляется в едином корпусе, полностью готова к использованию и не требует сборки и наладочных работ. В рабочем объеме находится высокопроизводительный тангенциальный вентилятор, что обеспечивает минимальный градиент, при условии плотной загрузки образцами.
Современный контроллер позволяет работать, как по уже записанной программе испытаний (3 метод), так и предполагает свободное программирование, что делает камеру универсальной морозильной камерой для строительных лабораторий.
Гарантия 12 месяцев.
Плановый срок службы 10 лет.
Безопасность
Контроллер обеспечивает бесперебойную работу по поддержанию заданной температуры.
Усиленный слой теплоизоляции позволяет наружным поверхностям не нагреваться до опасного уровня. Дублирующий независимый «пожарный» датчик, обесточит схему, если температура в камере превысит +100°С, повторное включение возможно только после вмешательства оператора.
Доступ ко всем уровням программирования камеры может быть закрыт кодом. По отдельному заказу устанавливается замок на дверь. Каждая группа потребителей электрической энергии имеет защиту от короткого замыкания. Пускатели компрессоров дооснащены тепловой защитой, обеспечивающей защиту от перекоса, либо попадания фазы, температурного перегрева при долговременной нагрузке. Компрессора имеют температурное электронное реле, которое осуществляет замер температуры электрической обмотки внутри корпуса, реле защищает компрессор от перегрузки и перекоса фаз. Компрессор имеет датчик низкого и высокого давления.
Защита от перегрева и работы в сверхперегруженном режиме осуществляется программным способом. При работе на положительных температурах камера выключается и может быть включена только принудительно, если в процессе работы температура в камере была выше заданной на 10°С. При работе на отрицательные температуры, камера остановится по «АВАРИЯ», если температура в рабочем объеме будет выше 50°С.
Возможна установка пользовательских датчиков «АВАРИЯ», реагирующих на изменение параметров исследуемых объектов.
Доступные опции
- дополнительные полки (одна полка включена в стоимость),
- ёмкость на 6 стандартных (1дм3) кубиков бетона.
- аттестация территориальными органами Госстандарта РФ как испытательное оборудование.
- технологическое отверстие Ø 100мм.
- независимый архиватор данных «Параграф».
Срок изготовления – 45 рабочих дней.
